Ремонт блютуз-колонки JBL Charge 3 (реплики)

Особенности разборки

Для начала убедитесь, что разборка действительно необходима. Например, колонку нужно почистить или заменить аккумулятор. В этом случае вам понадобятся:

• отвертка с набором насадок;
• медицинский шпатель или медиатор;
• тонкий пинцет;
• возможно, паяльник.

Внимательно разбирайте портативную колонку. Делайте все аккуратно, не давите сильно на детали. Все работы вы выполняете на свой страх и риск. Мы расскажем же об основных моментах разборки.

Оригинальных моделей

Надо сказать, что разборка оригинальных музыкальных колонок может быть затруднительной для нософр. Это сделано для того, чтобы пользователи не лезли в конструкцию сами, а несли колонки на венсонтыренты. Но можно посмотреть на это с другой стороны: материалы изготовления более качественные, иносьсьменть меноть.

JBL charge 2+ разбирается в таком порядке:

• медиатором или шпателем подденьте защитные решетки и снимите их (они крепятся на защелках);
• с стороны открутите по 4 винта, крепящие круглые боковины каждой стороны корпуса, демонтируйте эти элементыеме;

<li>;

• выкрутите 8 винтов;
• открутите 8 винтов, держащих крышку аккумулятора, и снимите крышку;
• отсоедините батарею — она ​​подключается с помощью прищепок.

JBL charge 3 разбирается следующим образом:

• шпателем подденьте стык на декоративной решетке и отогните одну ее сторону;
• выкрутите 2 шурупа, фиксирующие решетку, а затем уберите ее;
• выкрутите 2 винта, держите центральную крышку, затем снимите эту деталь;
• снимите панель, которая закрывает порт USB, она крепится 4-мя винтами;
• демонтируйте пассивные динамики, они держатся на защелках, проверяйте их и снимите;
• отсоедините крышку аккумулятора, она закреплена 8-ми шурупами;
• демонтировать батарею.

JBL XERTMT (Xtreme) Portable BT Speaker разбирается по такому алгоритму:

• отсоедините декоративную решетку от корпуса (процесс аналогичен JBL charge 3), подденьте ее медиаторопром 2;
• для снятия задней крышке выкрутите 3 винта, которые расположены под молнией, снимите заднюю панель;
• демонтируйте крышку аккумулятора, она крепится при помощи 8-ми саморезов, которые необходимо выкрутить (обратите внимание, что на этой панели крепится индикатор заряда аккумулятора — аккуратно выкрутите 2 винта, которые его фиксируют);

<li>;

• отключите разъем аккумулятора и извлеките батарею из корпуса.

JBL Clip 3 разбирается в таком порядке:

• шпателем снимите верхнюю защитную сетку, она крепится на защелках;
• выкрутите 6 шурупов, которые фиксируют половинки корпуса;
• приподнимите верхнюю половину корпуса и отсоедините все разъемы;
• раскройте колонку

Все модели Bluetooth-колонок имеют сходную конструкцию, и принципиально их разборка ничем не отличается. Различия могут быть в расположении винтов и мелких элементов. Если колонка оснащена ручкой для переноски, в первую очередь снимать нужно ее.

Рассчитывайте свои силы. Например, разборка колонки JBL Playlist весьма сложная, и выполнить ее самостоятельно проблематично. Если работать внимательно, ремонт обойдется без неприятностей.

Китайских колонок

Внешне они очень похожи на оригинальные. Отличаться они могут общими конструктивными решениями и материалами изготовления. Поэтому работайте очень осторожно, поскольку эти устройства весьма хрупкие.

А вообще, колонок из Поднебесной очень много, и их конструкции сильно различаются, так чтодикикимнекикимнекикимнекикимнекикемам В общем, разбор китайской переносной колонки мало отличается от разбора оригинальной модели. Ознакомьтесь, как разобрать прототип, и действуйте по аналогичной методике.

Открыть подделку из Китая обычно проще. Единственный момент — динамики и аккумулятор обычно подсоединяются не клеммами, а пайкой.

Чтобы обратно собрать такое устройство, понадобится клей. Он нужен для фиксации резиновых кнопок.

В любом случае ремонт оригинальных и поддельных колонок очень похож.

Как разбирать колонки JBL charge 3

Алгоритм разбора колонки JBL charge 3 в следующем следующем

1. Шпателем поддеваем центральные защёлки и отделяем декоративную защиту от основания; Отделите декоративную защиту
2. Шпателем поддеваем центральные защёлки и отделяем декоративную защиту от основания; Отделите декоративную защиту
3. Откручиваем два шурупа от корпуса; Открутите два шурупа от корпуса
4. Откручиваем два шурупа от корпуса; Открутите два шурупа от корпуса
5. Снимаем защиту с корпуса;
6. Откручиваем два шурупа, держащих крышечку в центре;
7. Откручиваем два шурупа, держащих крышечку в центре;
8. Снимаем насадку;
9. Откручиваем 4 шурупа, держащих другую крышечку;
10. Откручиваем 4 шурупа, держащих другую крышечку;
11. Снимаем боковые элементы, поддев соответствующие защёлки;
12. Снимаем боковые элементы, поддев соответствующие защёлки;
13. Снимаем 8 шурупов в центре, держащих крышечку, под которой скрывается аккумулятор;
14. Снимаем аккумулятор.

Учимся разбирать JBL Xtreme

Специфика разбора колонки JBL Xtreme в следующем:

1. Шпателем (или любым острым предметом) поддеваем центральные защёлки и отделяем декоранатив;
2. Откручиваем два шурупа от корпуса;
3. Снимаем защиту с корпуса;
4. Для снятия нижней части нужно открутить три шурупа, которые находятся под молнией;
5. Также шпателем поддеваем, и отщёлкиваем крышку от основания;
6. Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку;
7. Снимаем подставку. Будьте аккуратны — к ней прикручена индикация заряда, к которой идёт шлейф, не порвите его;
8. Откручиваем два винта;
9. Поддеваем шпателем, и полностью снимаем подставку;
10. Для того, чтобы отключить аккумулятор, нужно снять правый динамик. Откручиваем 4 шурупа правого динамика;
11. Отключаем клеммы от динамика;
12. Теперь мы можем отключить клемму от аккумулятора. Она выполнена в виде прищепки;
13. Отключаем и вынимаем аккумулятор;

Необходимые инструменты

Чтобы разобрать колонку JBL, приготовьте:

• отвертку с набором сменных насадок;
• медиатор для гитары, медицинский шпатель или пластиковую карту;
• пинцет.

Обратите внимание! Разборка портативной колонки к аннулированию гарантии, если таковая имеется.

Если вы допустите ошибку при ремонте акустики в домашних условиях, есть шанс:

• повредить элемент питания, динамики;
• нарушить крепление проводов (понадобится паять);
• оставить колонку без защиты от проникновения влаги и пыли, нарушение герметик;
• повредить пассивные динамики.

Как разобрать колонку JBL charge 2+

Методика разбора колонки JBL charge 2+ в следующем:

1. С помощью острого предмета снимите решётки с обеих сторон;
2. С одной стороны будут располагаться два центральных динамика, с другой — аккумулятор;
3. Снимите по 4 боковых шурупа с каждой стороны, держащую круглую боковую насадку;
4. Снимите саму насадку;
5. Теперь открутите 4 шурупа, держащих боковые пассивные радиаторы (диафрагмы). Это не динамики, они имеют лишь вибрационную функцию, и за счёт ее дают низкие частоты;
6. Аккуратно снимите пассивные радиаторы;
7. Открутите шурупы динамиков;
8. Снимите динамики, срабатывающие на две клеммы контактов динамика;
9. Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку, подолоконукокору;
10. Теперь мы можем отключить клемму от аккумулятора. Обычно она выполняется в виде прищепки;
11. Отключаем и вынимаем аккумулятор.

Панель с элементами управления (кнопками)

Это кнопки включения / выключения, рядом с ней «JBL Connect» (эти два элемента обычно расположены на одной сплошной панели из пластмассы. В активном состоянии они подсвечиваются светодиодами. Остальные кнопки — блютуз, воспроизведение / пауза, убавление и прибавление громкости — находятся на сетчатом) кожухе колонки.

На некоторых аудиоколонках (Go 2) есть опция спикерфона. Когда на телефон который, сопряжен с JBL, поступает входящий звонок, можно ответить на него намозаникемадикеманаменавемозаникеман А, например, на Clip 2 для ответа на звонки сделали отдельную кнопку, она отмечена значком с телефонуй.

На большинстве динамиков от «Джибиэль» есть кнопка «Connect». Она используется тогда, когда нужно подключить к одному телефону 2 колонки и более (режим Connect или). А на колонках последнего поколения (Pulse 4) этот режим уступил место технологии PartyBoost, которая обеспечивает лучшее качество связи между объединенными в группу спикерами.

За состоянием колонки позволяет следить за системой световой индикации. Подсвечиваются как сами управляющие кнопки (как на Clip 2), так и отдельно вынесенные индикаторы. Их количество на разных моделях разное. На Go 2, к примеру, только один индикатор, а на Charge 3 целых 5. Они показывают уровень заряда один индикатор, а на Charge 3 целых 5).

Можно ли самостоятельно разобрать колонку jbl

можно, но преимущественно ее необходимо разбирать их для чистки, как другие типы колонок, немотинтинок

ЕсLI При наличии запасного аккумулятора замену вполне возможно. Особенно это актуально на отдыхе вдали от цивилизации и сервисных мастерских. Разобрать колонку при необходимости можно с помощью простых инструментов, которые имеются вогошаногадибанибанавеман

Справка! Разборка колонки занимает не более 10-20 минут в зависимости от модели.

Как разобрать колонку JBL charge 2+

Методика разбора колонки JBL charge 2+ в следующем:

1. С помощью острого предмета снимите решётки с обеих сторон
2. С одной стороны будут располагаться два центральных динамика, с другой — аккумулятор;
3. Снимите по 4 боковых шурупа с каждой стороны, держащую круглую боковую насадку;
4. Снимите саму насадку;
5. Теперь открутите 4 шурупа, держащих боковые пассивные радиаторы (диафрагмы). Это не динамики, они имеют лишь вибрационную функцию, и за счёт ее дают низкие частоты;
6. Аккуратно снимите пассивные радиаторы;Аккуратно снимите диафрагму
7. Открутите шурупы динамиков;
8. Снимите динамики, срабатывающие на две клеммы контактов динамика;
9. Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку, подолоконукокору;
10. Теперь мы можем отключить клемму от аккумулятора. Обычно она выполняется в виде прищепки;
11. Отключаем и вынимаем аккумулятор.

Как разобрать JBL GO

Первая версия модели GO разбирается следующим образом:

• используйте шпатель, чтобы поддеть акустическую решетку с логотипом бренда;
• избавьтесь от 4 болтов на фронтальной панели;
• подцепите панель, но не спешите тянуть: к ней прикреплен динамик, присоединенный проводами конитеми контететемитемитемитем
• потяните за белый штекер, чтобы обесточить плату;
• выкрутите винт, который фиксирует системную плату, и достаньте ее вместе с аккумулятором;
• чтобы поменять аккумулятор, отпаяйте контакты.

JBL GO 2 разбирается аналогичным образом.

Такую акустику, как JBL Pulse и Boombox, не рекомендуют разбирать из-за герметичного корметичного корпуса, который пострыкогарыкарыкик

Посмотрите это видео на YouTube

Как выполнить разборку колонки JBL charge 2+

Методика разбора колонки JBL charge 2+ в следующем:

С помощью острого предмета снимите решётки с обеих сторон;

Снимите решётки с обеих сторон девайса

Снимите решётки с обеих сторон девайса

1. С одной стороны будут располагаться два центральных динамика, с другой — аккумулятор;
2. Снимите по 4 боковых шурупа с каждой стороны, держащую круглую боковую насадку;
3. Снимите саму насадку;
4. Открутите шурупы динамиков;

Снимите динамики, срабатывающие на две клеммы контактов динамика; Аккуратно снимите клеммы каждого из динамиков

Снимите динамики, срабатывающие на две клеммы контактов динамика; Аккуратно снимите клеммы каждого из динамиков

Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку, подолоконукокору; Открутите шурупы, держащие крышку, под которой находится аккумулятор

Чтобы добраться до аккумулятора, нужно открутить ещё 8 шурупов, держащих крышку, подолоконукокору; Открутите шурупы, держащие крышку, под которой находится аккумулятор

1. Теперь мы можем отключить клемму от аккумулятора. Обычно она выполняется в виде прищепки;
2. Отключаем и вынимаем аккумулятор.

Как устранить неисправности при подключении?

Чтобы купленная колонка заработала, определите, почему она не работает, и устраните неполадки.

Перед началом

Если вы подключаете портативную колонку, а она не работает, то не стоит паниковать. Проверьте заряд батареи и посмотрите — включена она или нет. Стоит обратить внимание на Bluetooth, если он не включен, это устройство не сможет воспроизвести звук. В 90 процентах случаев последовательности включения описана в инструкции, прилагаетсясля конуй контуй контуй контуй контуй

Колонка не включена

Чтобы включить колонку нажмите на «Вкл». Но встречаются случаи, когда нажимают на эту кнопочку световые индикаторы не реагируют. Это говорит о том, что устройство не включилось. Причины обычно просты:

• на 100 процентов разряжена батарея;
• устройство неисправно и требует ремонта.

Почему колонка не видна по Bluetooth

Причин, почему при включении не видна колонка, масса. На

В 80 процентах случаев главной причиной становится выключенный Bluetooth. Происходит это в случае невнимательности или истек срока видимости сопряженного устройства. Перед включением проверьте включен ли Bluetooth.

Драйвера

Проблема в 50 процентах случаев и в компьютере. Если не установлены необходимые драйверы, то устройство не обнаружит портативную акустику.
К тому же драйверы могут быть несовместимы с современными системами.

Сопряжение

Когда покупают беспроводную колонку, чаще всего ее подключают ко всем устройствам, которые есть. Это и компьютер, и планшет, и смартфон и даже телевизор. ЕсLI В этом случае другие устройства могут не видеть колонку по причине, что она уже подключена коструруруруруй

Как разбирать колоноки JBL charge 3

Алгоритм разбора колонки JBL charge 3 в следующем следующем

1. Шпателем поддеваем центральные защёлки и отделяем декоративную защиту от основания
2. Откручиваем два шурупа от корпуса;Открутите два шурупа от корпуса
3. Снимаем защиту с корпуса;
4. Откручиваем два шурупа, держащих крышечку в центре;Открутите два шурупа
5. Снимаем насадку;
6. Откручиваем 4 шурупа, держащих другую крышечку;Отвинтите четыре шурупа
7. Снимаем боковые элементы, поддев соответствующие защёлки;Снимите боковые элементы
8. Снимаем 8 шурупов в центре, держащих крышечку, под которой скрывается аккумулятор;
9. Снимаем аккумулятор.

Шаг 3

Удалите два 6-миллиметровых винта Phillips # 0 на передней стороне крышки отсека портов.

Тонкости ремонта

Наиболее частая неисправность Bluetooth-колонок — выход из строя порта USB. Привести к поломке могут некачественные USB-кабели и неаккуратное пользование. Повреждения можно заметить визуально или по характерным признакам:

• колонка не заряжается;
• кабель нормально не подключается, не входит совсем или входит с перекосом;
• разъем провалился внутрь корпуса.

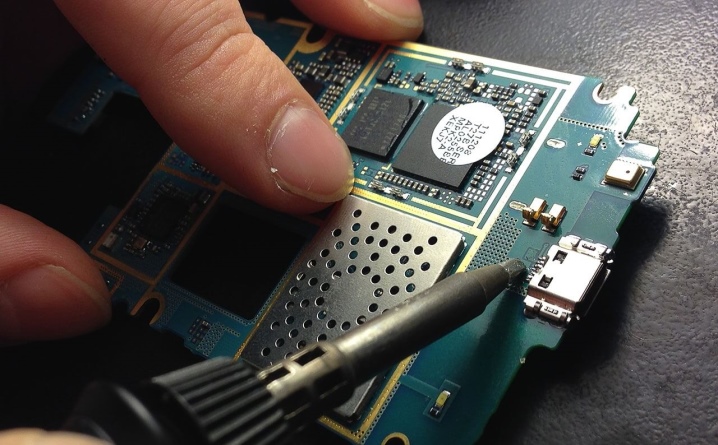

В этом случае после разборки нужно извлечь плату, снять старый USB-разъем и припаять новый. Для этого нужен паяльник с тонким жалом или паяльная станция.

При работе действуйте аккуратно и не перегревайте плату. Паяйте по возможности быстро.

Другая неисправность — вышел из строя аккумулятор. Не секрет, что со временем он теряет свою емкость. Неисправная батарея подлежит замене.

определить поломку можно по таким признакам:

• снижение времени автономной работы;
• колонка играет несколько секунд, а затем выключается;
• аккумулятор вздулся.

Если что-то из перечисленного вы заметили, колонку нужно сразу ремонтировать. Иначе вздувшаяся батарея может взорваться под давлением скопившихся газов.

Сбои в работе портативной колонки может вызвать падение. Батарея может вывалиться из своего гнезда и ударить по случайному месту платы. От удара внутри могут отвалиться компоненты, и колонка больше не сможет играть.

Для ремонта нужно внимательно осмотреть плату. Желательно над бумагой, так как с нее может оторваться компонент. При обнаружении неисправностей меняем нерабочие или сгоревшие компоненты.

Полезные советы

Как видите, разобрать колонку JBL подобрать силу каждому. Для облегчения этой задачи приведем несколько рекомендаций.

• Проводите работу на большом куске бумаги или ткани. Это позволит вам не потерять мелкие детали.
• Желательно снимать процесс разборки на камеру смартфона.
• Обеспечьте достаточное количество света. Можете пользоваться ярким налобным фонариком.
• Для проверки динамиков нужно запустить омметром. Сопротивление должно быть около 2-х Ом.

О том, как разобрать колонку, смотрите далее.

Что в коробке

Оригинальный JBL Charge 3 с блютуз технологией доставляется в фирменной коробке с товарными знаками. Внутри несколько секций, установленных колонка, сопутствующие аксессуары. Комплектация коробки:

1. Колонка;
2. Адаптеры для зарядки;
3. Переходники под российские розетки;
4. USB провод;
5. Инструкция, документация и гарантия.

Стоит отметить явный признак оригинальной обвинения 3 — блок питания со штекером под американские розетки. Продукцию JBL не производят сразу с привычными разъёмами для зарядки, но кладут в комплект пеникод. Если в комплекте сразу идёт нормальный круглый штекер, то, скорее всего, вырели неканотрытв.

Внутри коробки всё расположено на своих местах, каждая деталь имеет свою отдельную секцию. Рекомендуем не выбрасывать коробку от Charge 3, так как она пригодится при дальнейшей транспортировкекеркер.

Звукоизоляционная мембрана Звукоизол ВЭМ 4 СМК (2,5 м х 1,2 м х 2 мм) 3 м2 самоклеящаяся, цена 3 630 руб.

Как разобрать JBL Charge 2+

Разбирается «Джибиэль Charge 2 Plus» следующим образом:

використовуйте шпатель или медиатор, чтобы поддеть и снять решетки на фронтальной и задней панели;
4
открутите пассивные диафрагмы

Они не крепятся к плате, но снимать их следует осторожно;

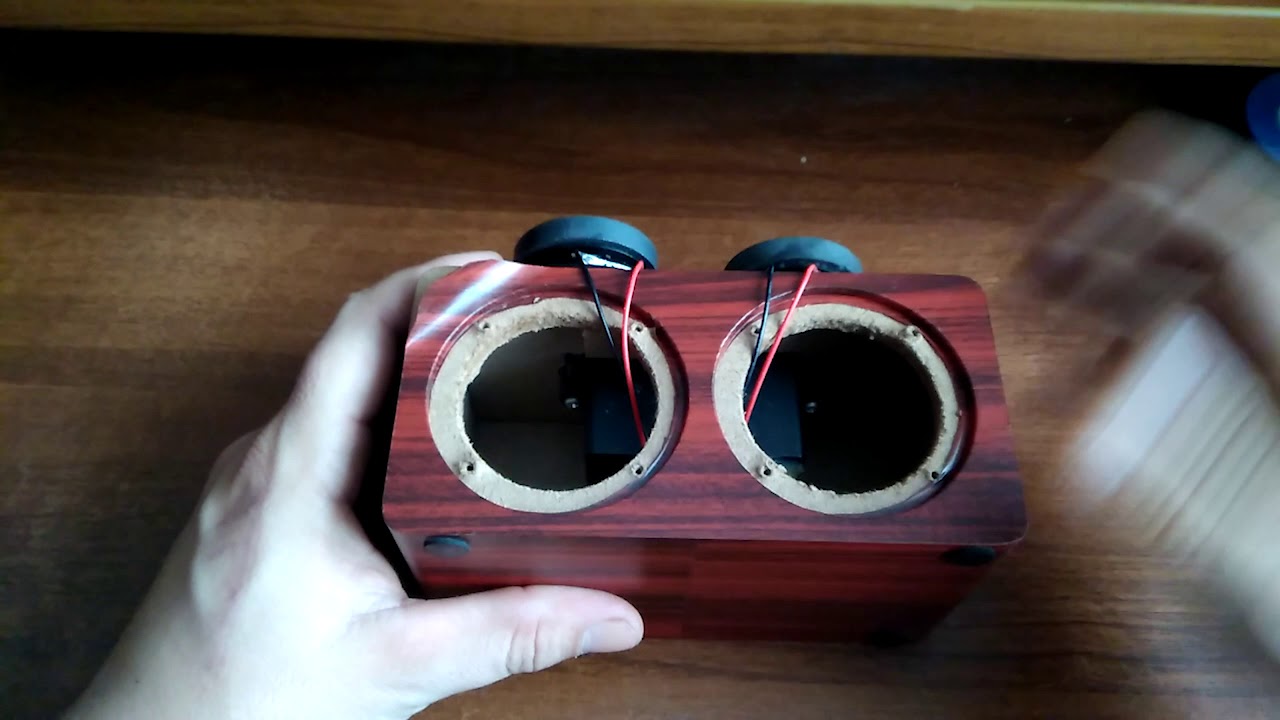

поочередно открутите крепление основных динамиков. Не стоит быстро вынимать излучатели, поскольку к ним крепятся на 2 клеммы, которые необходильмочтькь

Чтобы избежать короткого замыкания, следует заклеить их изолентой или сперва выполнить следунющий;
открутите пластину на обратной стороне, где находится аккумулятор. Снимите с батареи клемму, чтобы обесточить плату;
выньте АКБ.

Если у вас китайская копия:

• снимите резиновую накладку снизу и сверху музыкальной колонки;
• подденьте решетку с задней стороны девайса;
• використов отвертку, чтобы открутить 6 болтов, скрепляющих корпус;
• теперь разберите девайс пополам, чтобы получить доступ ко внутренней составляющей.
